水流報警裝置和末端試水裝置知識點

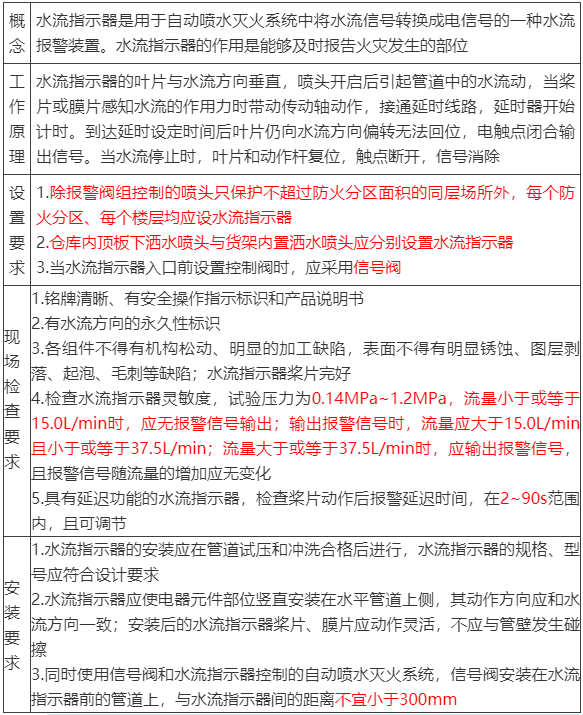

    01水流指示器

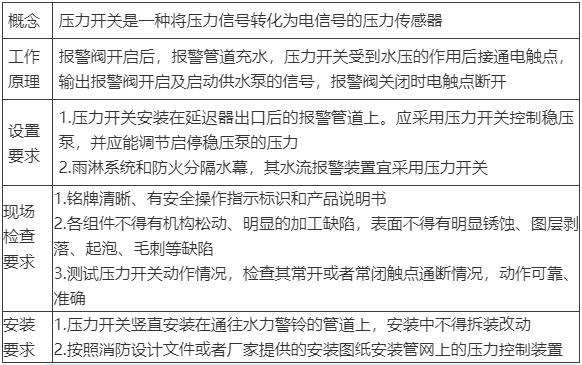

    02、壓力開關

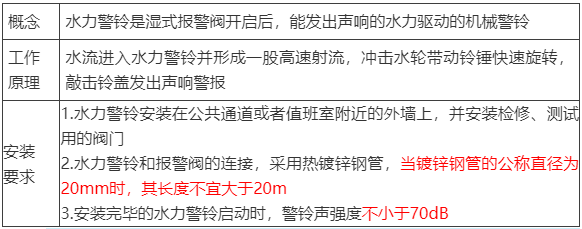

    03、水力警鈴

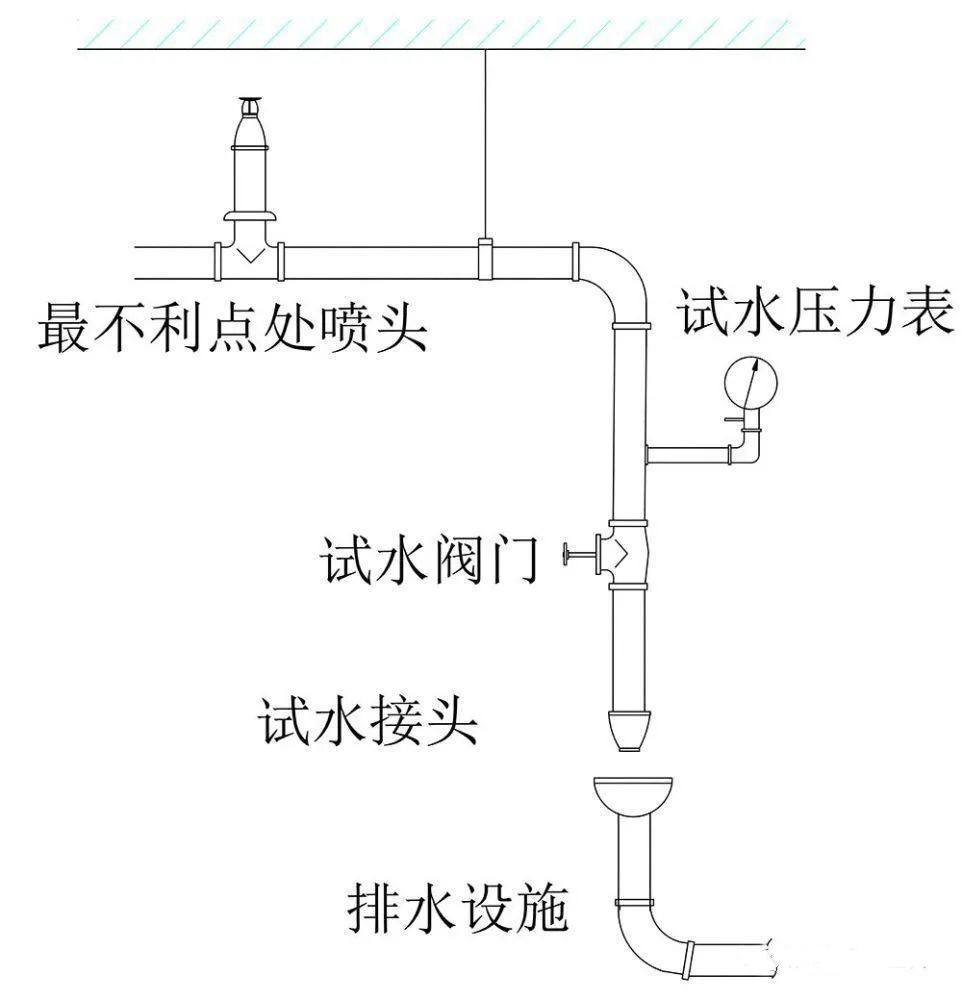

    04、末端試水裝置

    報警閥組設置要求+總結表

    一、自動噴水滅火系統應設報警閥組。保護室內鋼屋架等建筑構件的閉式系統， 應設獨立的報警閥組。水幕系統應設獨立的報警閥組或感溫雨淋報警閥。

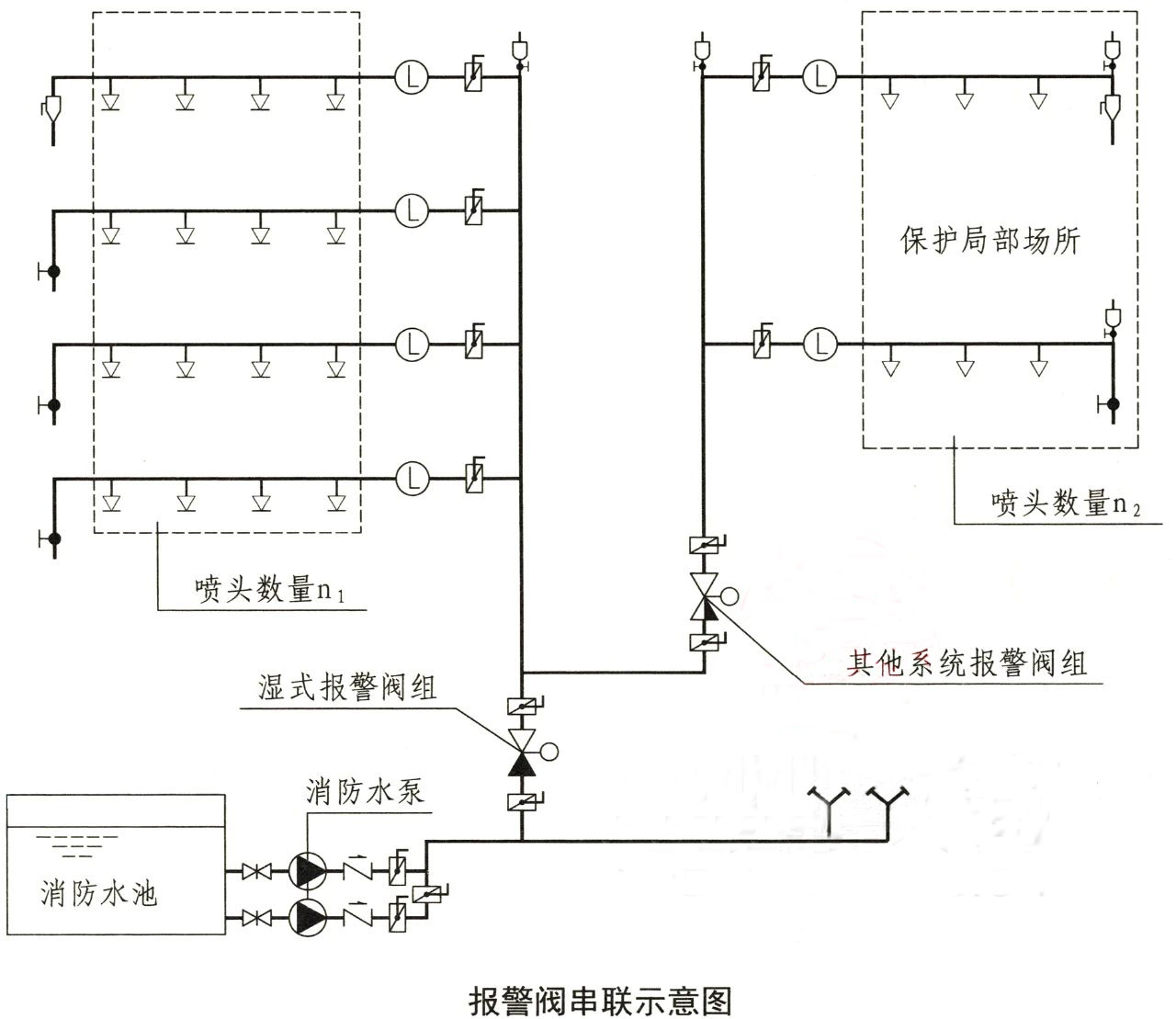

    二、串聯接入濕式系統配水干管的其他自動噴水滅火系統，應分別設置獨立的報警閥組，其控制的灑水噴頭數計入濕式報警閥組控制的灑水噴頭總數。

    注：1.n2＜n1,n1+n2≤800

    2.保護局部場所的預作用系統、雨淋系統，可串聯接入同一建筑物內濕式系統并應與其配水干管連接。保護面積較大時宜采用并聯系統。

    三、一個報警閥組控制的灑水噴頭數應符合下列規定：

    1.濕式系統、預作用系統不宜超過800只；干式系統不宜超過500只；

    2.當配水支管同時設置保護吊頂下方和上方空間的灑水噴頭時，應只將數量較多一側的灑水噴頭計入報警閥組控制的灑水噴頭總數。

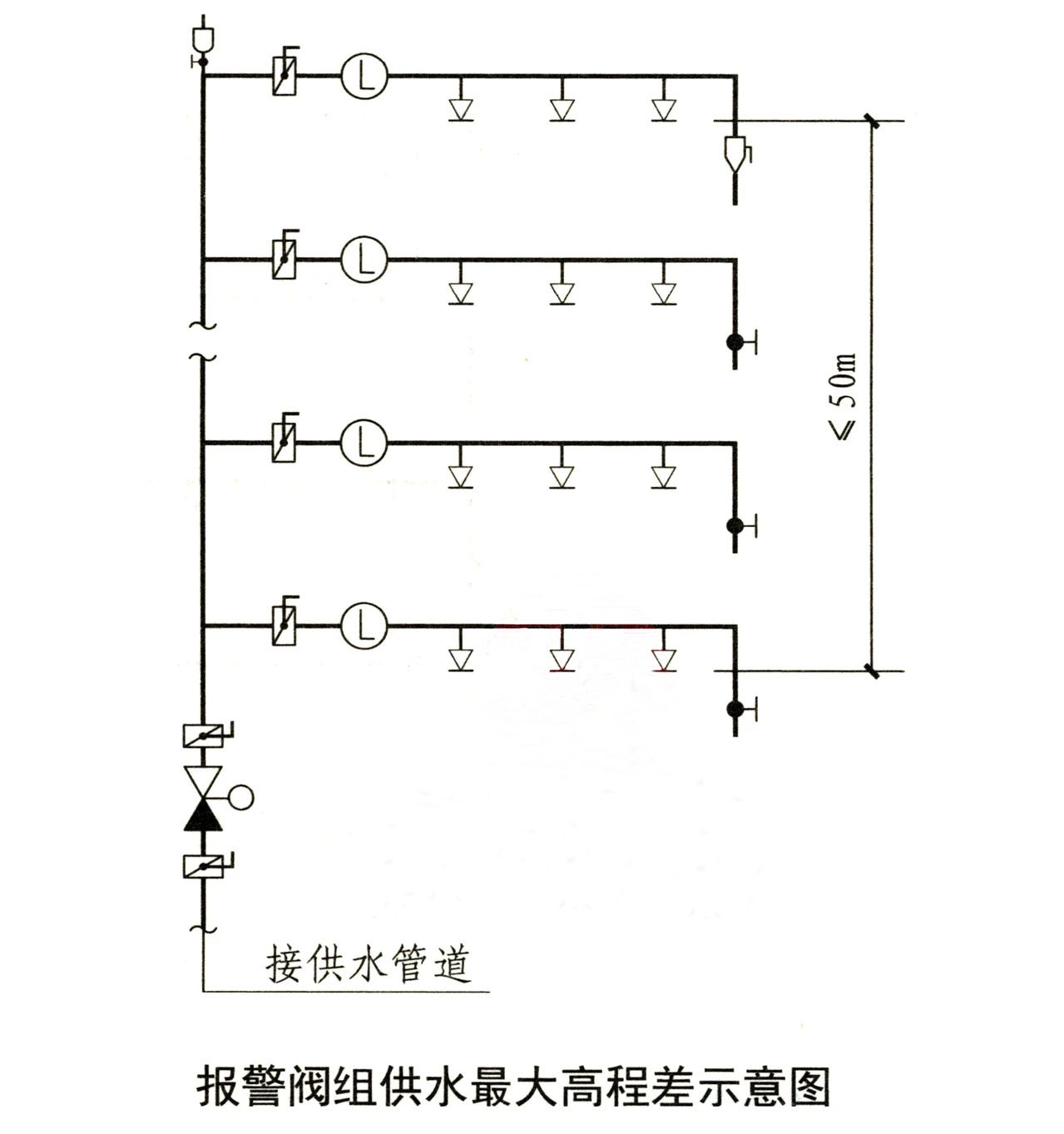

    四、 每個報警閥組供水的最高與最低位置灑水噴頭，其高程差不宜大于50m。

    五、雨淋報警閥組的電磁閥，其入口應設過濾器。并聯設置雨淋報警閥組的雨淋系統，其雨淋報警閥控制腔的入口應設止回閥。

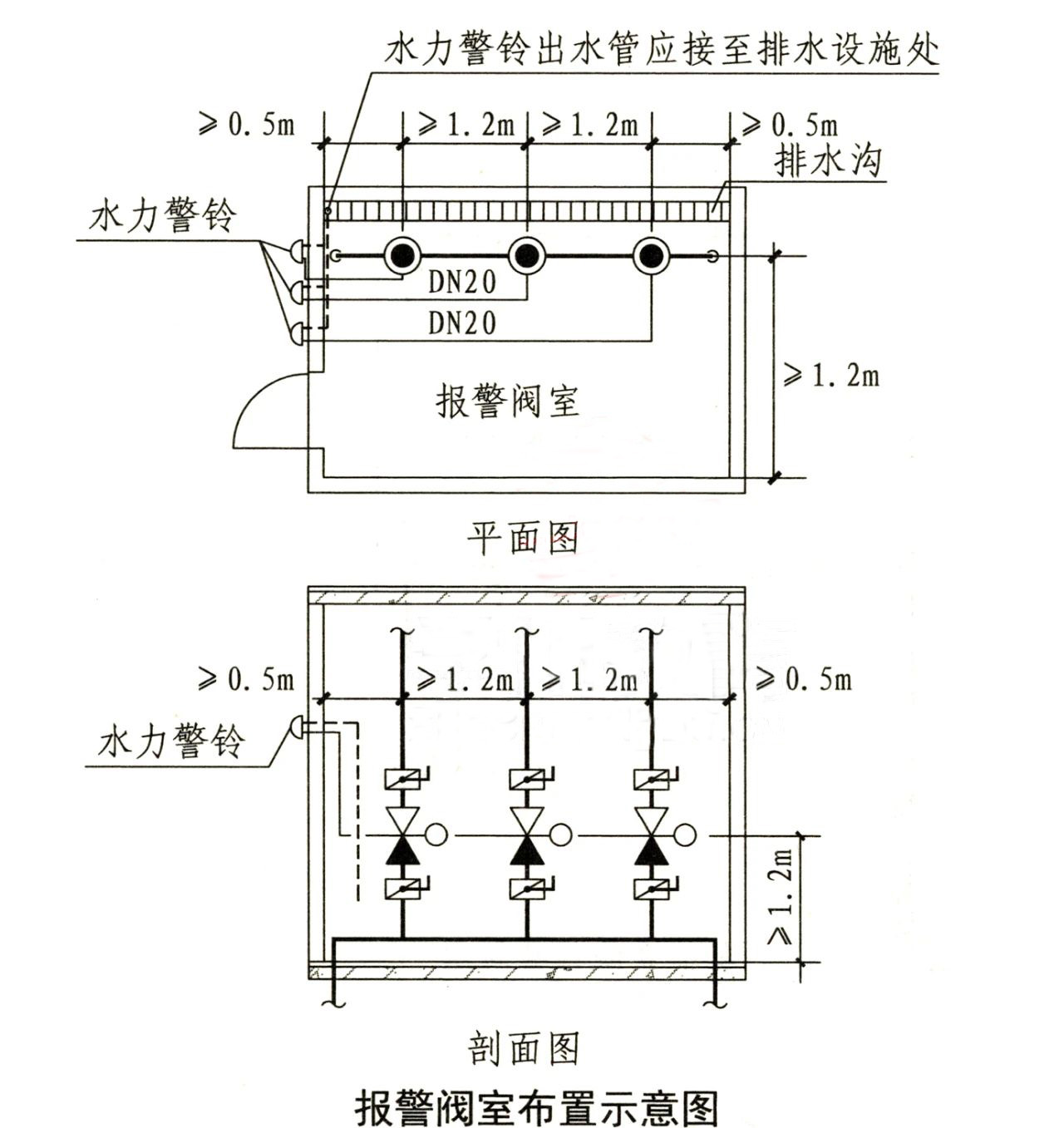

    六、報警閥組宜設在安全及易于操作的地點，報警閥距地面的高度宜為1.2m。設置報警閥組的部位應設有排水設施。

    七、連接報警閥進出口的控制閥應采用信號閥。當不采用信號閥時，控制閥應設鎖定閥位的鎖具。

    八、水力警鈴的工作壓力不應小于0.05MPa，并應符合下列規定：

    1.應設在有人值班的地點附近或公共通道的外墻上；

    2.與報警閥連接的管道，其管徑應為20mm，總長不宜大于20m。

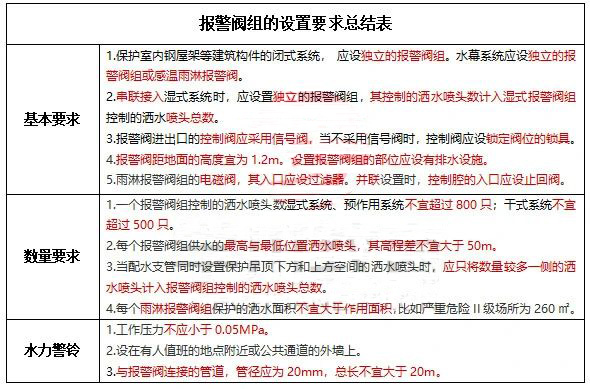

    附：總結表
